客户需求 工控电脑散热解决方案

适用芯片功耗：<25w< span="">

需采用主动散热方式；

工作电压：12V

端子，线长：2510-3P  L=200mm

外观尺寸：50*50*20mm

散热片表面黑色

风扇：40*40*10mm 双滚珠 L=200mm

散热片尺寸：50*50*10mm

考虑到行业特性，固定采用螺丝+弹簧+背板

方式；风扇需吸风，预留 4～5mm 空间位置

方便风扇吸风；

具体方案拆分如下：

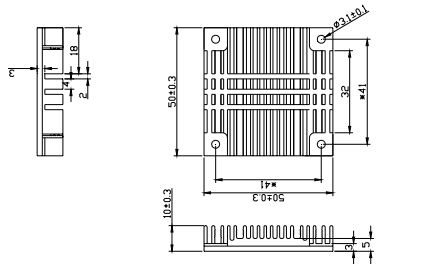

散热片部分：

因是主动散热方式，需考虑风扇的固定及风扇底部热量的堆积；风扇可固定在鳍片上并在固定鳍片上增加锯齿状，增加风扇的牢固性；在散热片鳍片靠近风扇中心位置，增加 3 条剖沟，增加过风量及增加扰流，改善散热效果；采用螺丝加弹簧的固定方式，散热片固定孔台阶在加工时注意台阶厚度；风扇需吸风，预留 4～5mm 空间位置方便风扇吸风；散热片表面阳极哑黑色，与风扇配合，保证产品在外观的美观；

固定方式：

背板采用底板+铆接方式，材料可为 SECC，表面镀镍或锌处理，防止氧化；弹簧需采用琴钢线，以保证弹簧弹性；螺丝采用快销铁车销，表面镀镍或锌处理；为防止与 PCB 板接触，需在接触面贴绝缘垫片；

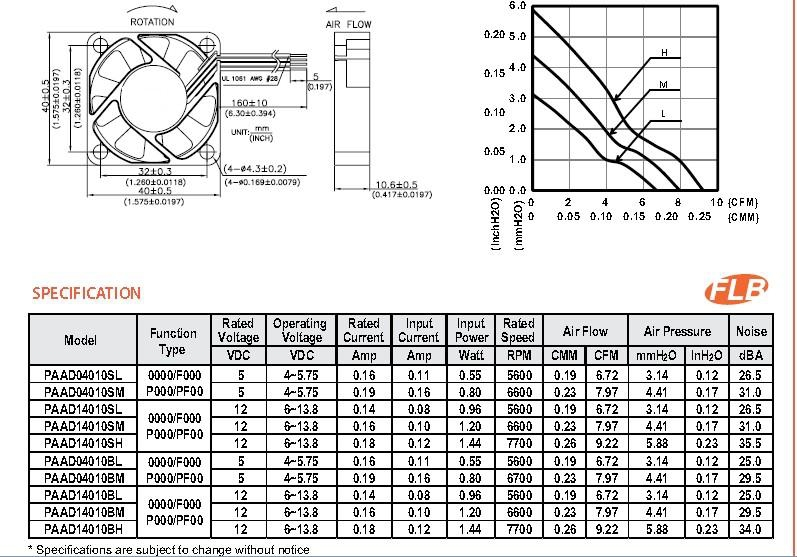

风扇规格：

考虑到风扇性能与散热片的配合等因素，选用 DF4010BM 风扇；

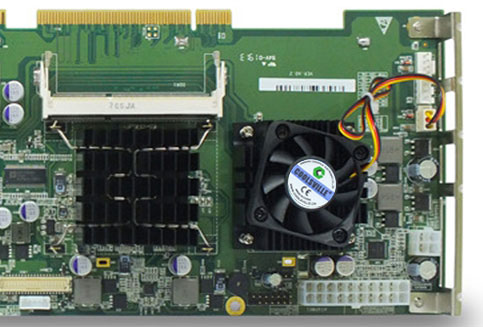

使用效果图
